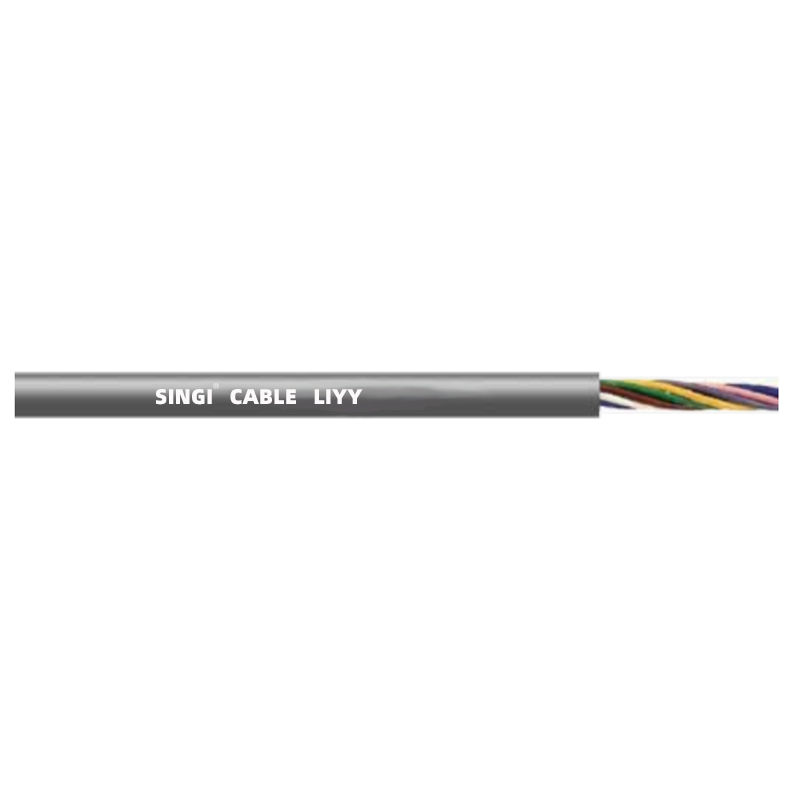

LiYY CE-Kabel

Produktstruktur

Dirigent

Blanke Kupferlitze gemäß DIN VDE 0812

Isolierung

PVC, Y12 nach DIN VDE 0207 Teil 4

Farbcode

Farbcodierte Adern nach DIN VDE 47100

Kernstruktur  _

Schichtaufbau

Jackenmaterial

PVC, YM1 nach DIN VDE 0207 Teil 5

Jackenfarbe

Irgendeine Farbe

technische Parameter

Betriebsspannung

≤0,25 mm ² : Max. 350 V;

≥0,25 mm ² : Max. 500 V

Prüfspannung

≤0,25 mm ² : 800 V;

≥0,25 mm ² : 1200 V

Nenntemperatur

70℃

Betriebstemperatur

Feste Verlegung:

Mobile Installation:

-15℃~+70℃

-5℃~+70℃

Mindestbiegeradius Feste Verlegung:

Mobile Installation:

5*D

10*D

Flammhemmend

Flammhemmend und selbstverlöschend gemäß IEC60332-1-2

Ölbeständigkeit

Leichtes und flaches Motoröl, Getriebeöl, Schmieröl usw.

Anwendungsszenario

Verknüpfung von Schalttafeln und Geräten, Niederspannungsschaltanlagen und Kommunikationstechnik

Zertifizierung

CE, RoHS

Typ

Spezifikationen

Leiteraufbau (Anzahl/mm )

Leiteraußendurchmesser (mm)

Dämmstärke (mm)

Außendurchmesser der Isolierung (mm)

Manteldicke (mm)

Außendurchmesser des Mantels (mm)

LiYY

2×0,14

18/0,1

0,49

0,3

1.09

0,6

3.4

3×0,14

18/0,1

0,49

0,3

1.09

0,6

3.5

4×0,14

18/0,1

0,49

0,3

1.09

0,6

3.8

5×0,14

18/0,1

0,49

0,3

1.09

0,6

4.1

2×0,25

15/0,145

0,65

0,30

1,25

0,6

3.7

3×0,25

15/0,145

0,65

0,30

1,25

0,6

3.9

4×0,25

15/0,145

0,65

0,30

1,25

0,6

4.2

5×0,25

15/0,145

0,65

0,30

1,25

0,6

4.6

2×0,34

21/0,145

0,76

0,35

1,46

0,6

4.1

3×0,34

21/0,145

0,76

0,35

1,46

0,6

4.3

4×0,34

21/0,145

0,76

0,35

1,46

0,6

4,72

5×0,34

21/0,145

0,76

0,35

1,46

0,6

5.14

2×0,5

16/0,2

0,92

0,4

1,72

0,6

4.63

3×0,5

16/0,2

0,92

0,4

1,72

0,6

4,90

4×0,5

16/0,2

0,92

0,4

1,72

0,7

5.54

5×0,5

16/0,2

0,92

0,4

1,72

0,7

6.03
