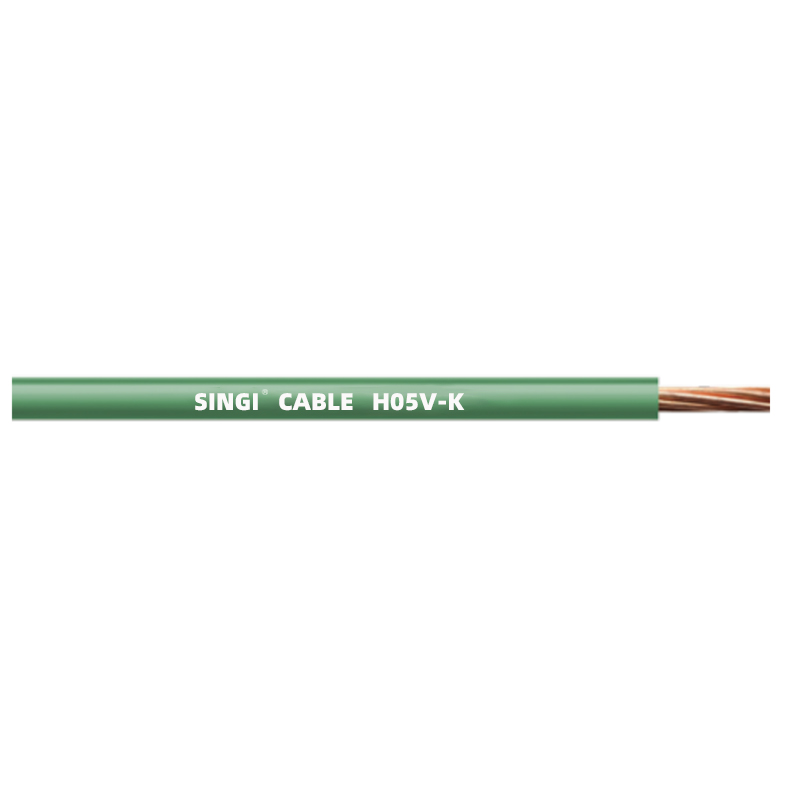

H05V-K CE-Kabel

Produktstruktur

Dirigent

Blanke oder verzinnte Kupferlitzen gemäß IEC60228, Kategorie 5

Isolierung

PVC/TI1 gemäß DIN VDE 0281 Teil 1+HD21.1

Farbstandard

Entspricht dem HD402-Standard

Kernstruktur  _

Schichtaufbau

Anwendungsstandards

EN50525

technische Parameter

Nennspannung

300V/500V

Prüfspannung

2000V

Nenntemperatur

70℃

Betriebstemperatur

Feste Verlegung:

Mobile Installation:

-15℃~+70℃

-5℃~+70℃

Mindestbiegeradius

Feste Verlegung:

Mobile Installation:

12,5*D

12,5*D

Flammhemmend

Flammhemmend und selbstverlöschend gemäß IEC60332-1-2

Isolationswiderstand

Erfüllen Sie die Anforderungen von REN50525

Anwendungsszenario

Es wird für flexible Verbindungen innerhalb von Elektrogeräten, Instrumenten und Elektroinstallationen verwendet. Verbindungen zwischen Instrumenten, Installationen, Schalttafeln, Stromverteilern (Platinen) und Telekommunikationsgeräten, auch geeignet für Trockenschutzsysteme (Erdungsleitungen) und Warnleuchten.

Charakteristisch

Flexibler, biegsamer Einzelkerndraht

Zertifizierung

CE, RoHS

TYP

DIRIGENT

ISOLIERUNG

MAX.KOND.  WIDERSTAND ( Ω/Km,20℃)

STANDARDAUFSTELLUNG (  M  /ROLLE)

Drahttyp (mm2)

KONSTRUKTION (Anzahl/mm)

Außendurchmesser (mm)

DICKE (mm)

Außendurchmesser (mm)

H05V-K

H05V2-K

0,5

16/0,2

0,95

0,6

2.2

39

500

0,75

24/0,2

1,25

2.4

26

1,0

32/0,2

1,35

2.6

19.5
