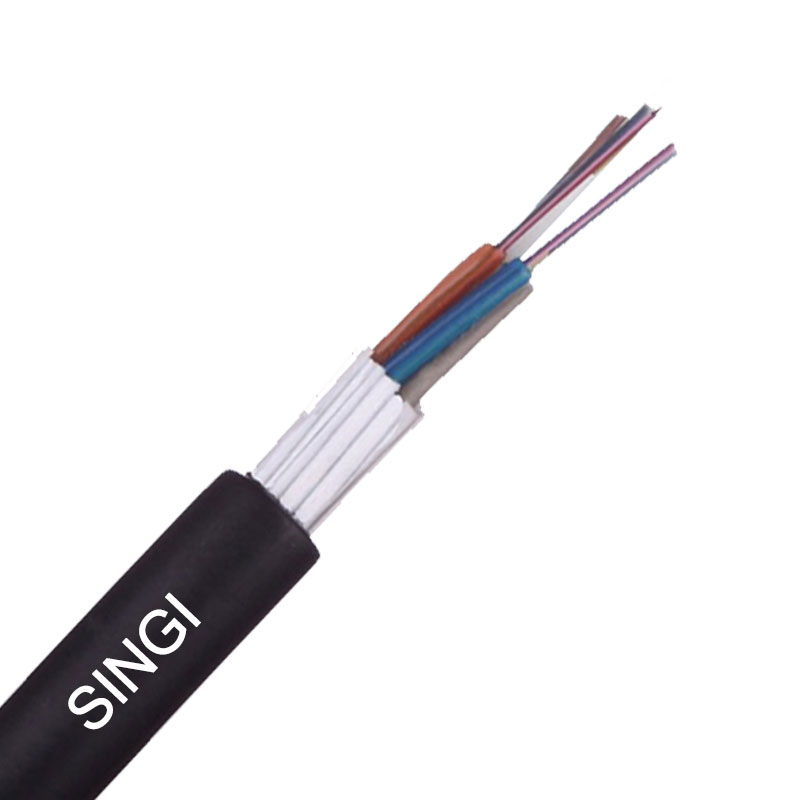

Name: GYFTY-Glasfaserkabel
Brand: Singi Cable[Email: singi100@singi.com]
SKU: 00144
Availability: InStock
Rating: 5 (1 reviews)

Faserparameter

Artikel		Einheit	Spezifikation
Fasertyp			G.652D
Modenfelddurchmesser	1310 nm	μm	9,2 ± 0,4
Modenfelddurchmesser	1550 nm	μm	10,4 ± 0,8
Verkleidungsdurchmesser		μm	125.01
Unrundheit der Verkleidung		%	<1,0
Konzentrizitätsfehler von Kern/Mantel		μm	<0,5
Beschichtungsdurchmesser		μm	245±5
Unrundheit der Beschichtung		%	<6,0
Konzentrizitätsfehler der Beschichtung/Umhüllung		μm	<12,0
Grenzwellenlänge des Kabels		nm	<1260
Dämpfungskoeffizient	1310 nm	dB/km	<0,36
Dämpfungskoeffizient	1550 nm	dB/km	<0,22
Beweisstressniveau		kpsi	≥100

Technische Daten des Kabels

Artikel		Parameter
Farbig beschichtete Faser	Abmessungen	250 µm ± 15 µm
Farbig beschichtete Faser	Farbe	Blau, Orange, Grün, Braun, Grau, Weiß, Rot, Schwarz, Gelb, Lila, Rosa, Aquamarin
Bündelader	Abmessungen	1,95 mm ± 0,1 mm
	Material	PBT
	Farbe	Blau, Orange, Grün, Braun
Füllstoff	Material	PP
Füllstoff	Farbe	Schwarz
Zentrales Stärkemitglied	Durchmesser	1,5 mm
Zentrales Stärkemitglied	Material	FRP
Gepanzert	Material	/
Außenjacke	Material	AN
Außenjacke	Farbe	Schwarz

Mechanische und Umwelteigenschaften

Artikel	Einheit	Spezifikationen
Mindest. Biegeradius (dynamisch)	mm	20D
Min. Biegeradius (statisch)	mm	10D
Installationstemperatur	℃	-40~+70
Betriebstemperatur	℃	-40~+70
Lagertemperatur	℃	-40~+70
Wiederholtes Biegen	Belastung: 250 N; Anzahl der Zyklen: 30 Keine offensichtliche zusätzliche Dämpfung, kein Faserbruch und keine Kabelbeschädigung.
Drehung	Belastung: 250 N; Anzahl der Zyklen:10; Verdrehungswinkel: ±90° Keine offensichtliche zusätzliche Dämpfung, kein Faserbruch und keine Kabelbeschädigung.

Fasermodell	Rohr Nr.	Max. Fasern pro Röhre	Kabel-Außendurchmesser. mm	Gewicht kg/km	Zugfestigkeit Lang-/Kurzzeit N	Druckfestigkeit Lang-/Kurzzeit N/100m
GYFTY-2~36Xn	6	12	9.5	85	600/1500	300/1000
CO.-48~60Xn	6	12	10	95	1000/3000	300/1000
GYFTY-64~72Xn	6	12	11	110	1000/3000	300/1000
GYFTY-96Xn	8	12	12.5	130	1000/3000	300/1000
AGTY-122~144Xn	12	12	15.5	210	1000/3000	300/1000

GYFTY-Glasfaserkabel
